L-Edit

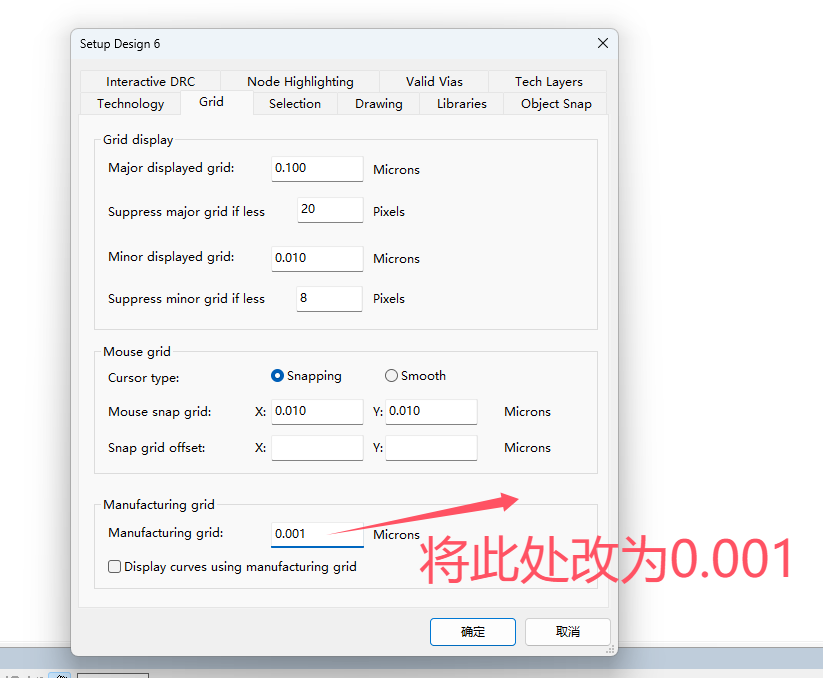

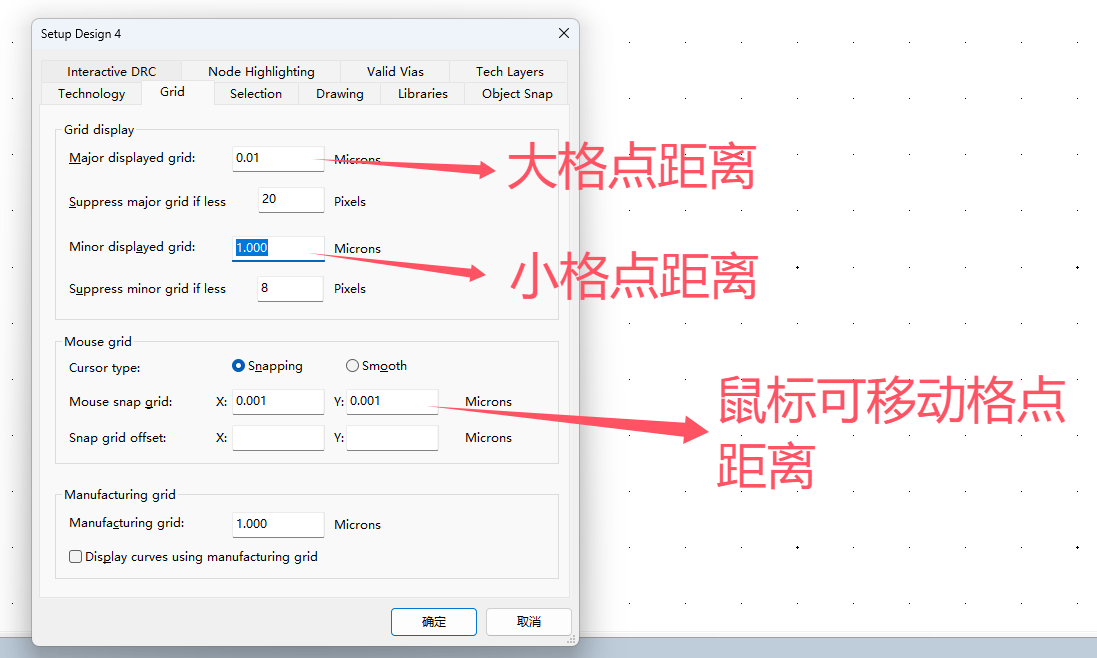

格点距离

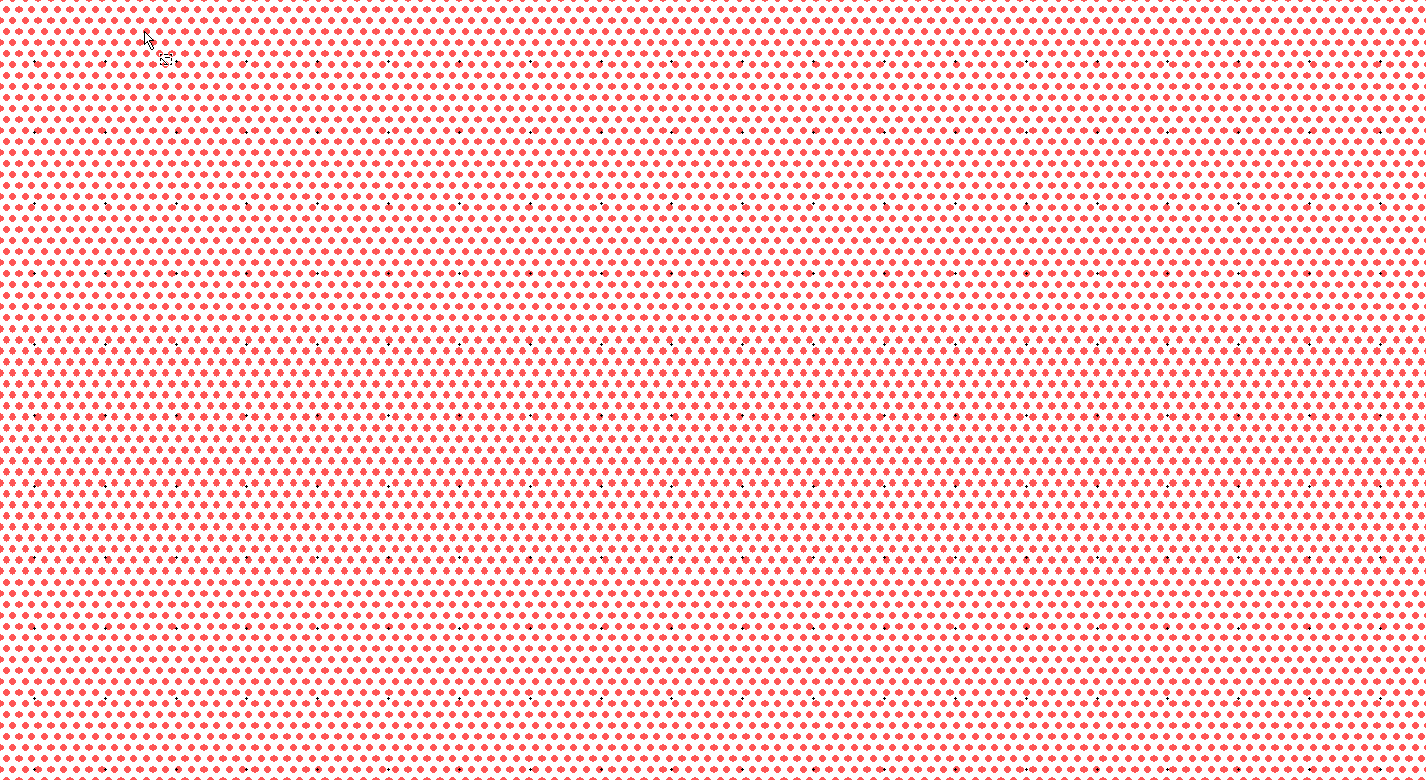

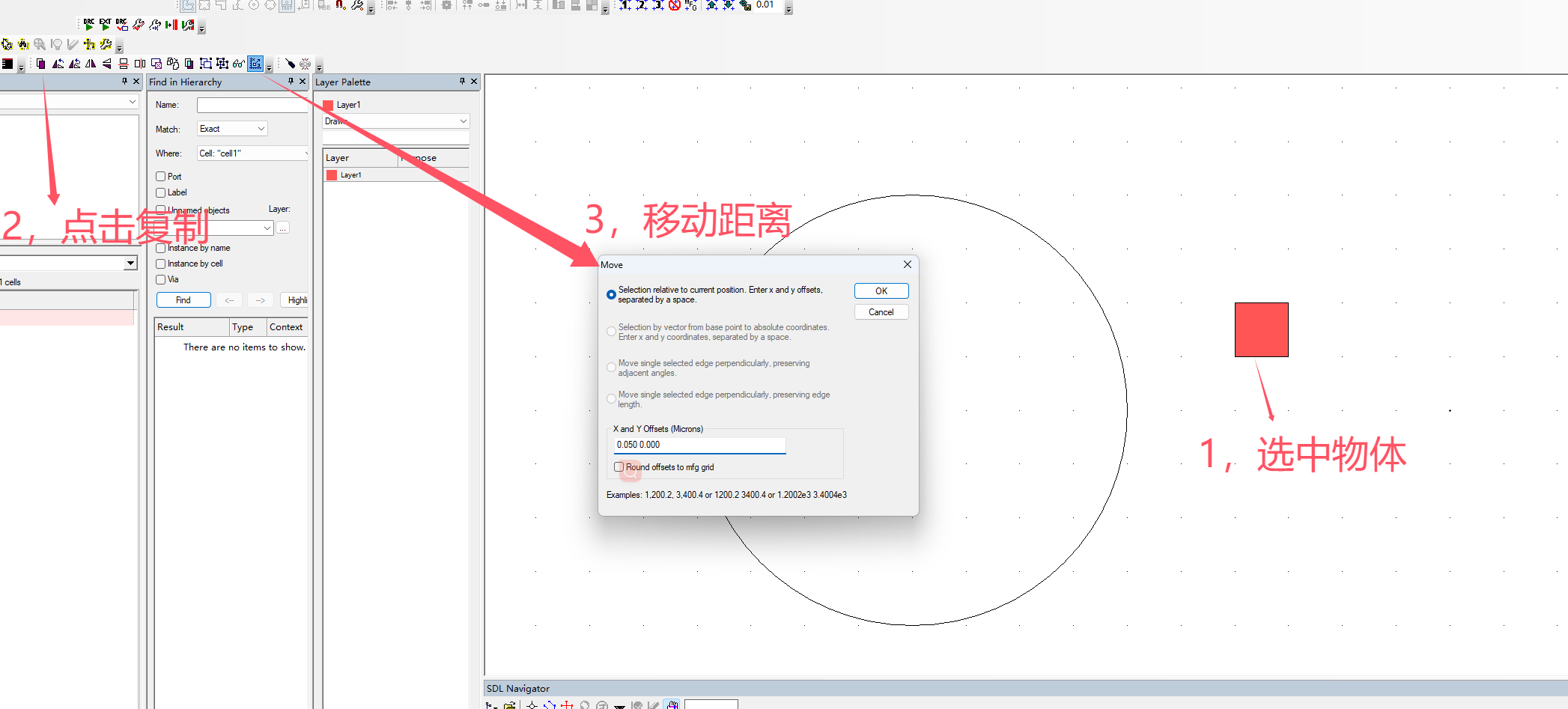

图形的重复复制

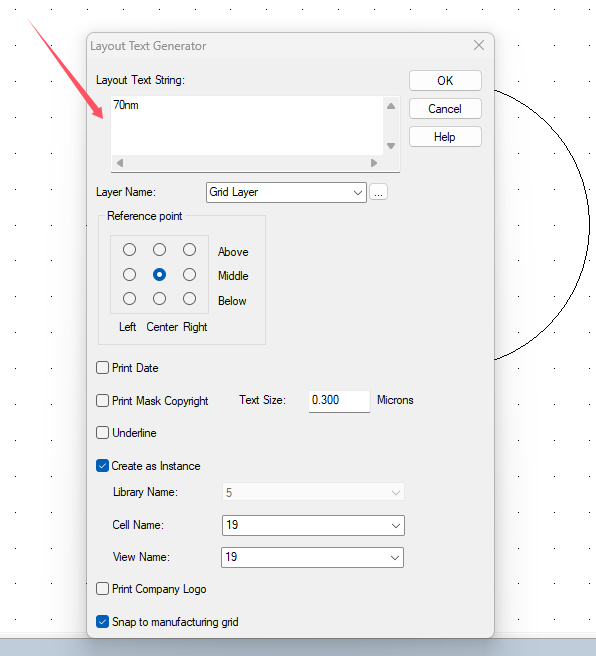

添加数字、字母

文件的导出与检查

导出GDSII文件

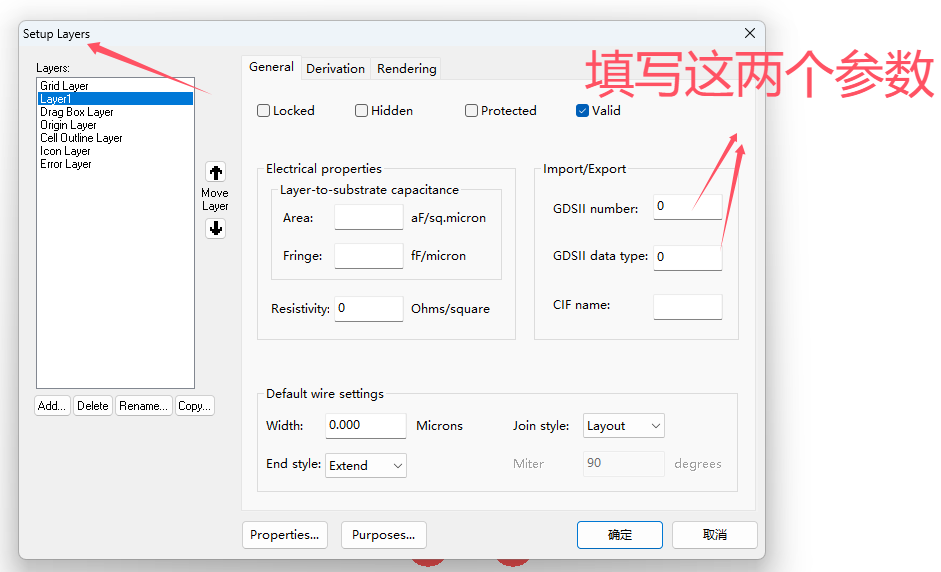

1.填写两个参数，随意填写。(不填写这两个参数会导致导出的GDSII文件为空)

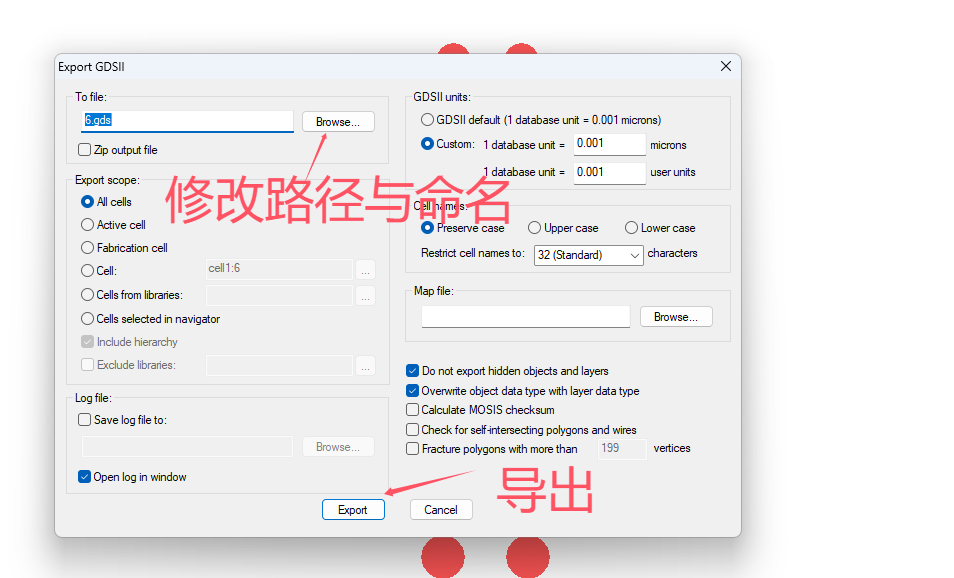

2.点击File—Export Mask Data—GDSII，导出版图。

参考博客：Tanner L-Edit 系列教程：05 导出GDSII文件

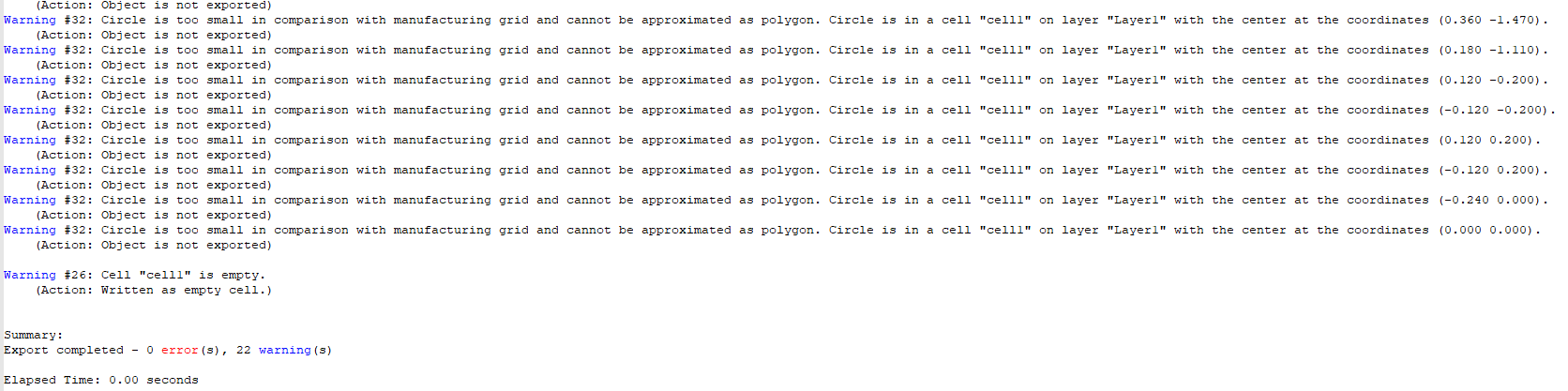

当样品为圆时报错Circle is too small

当设计的样品为这样时：

导出GDSII文件出现以下报错时：

解决方法：

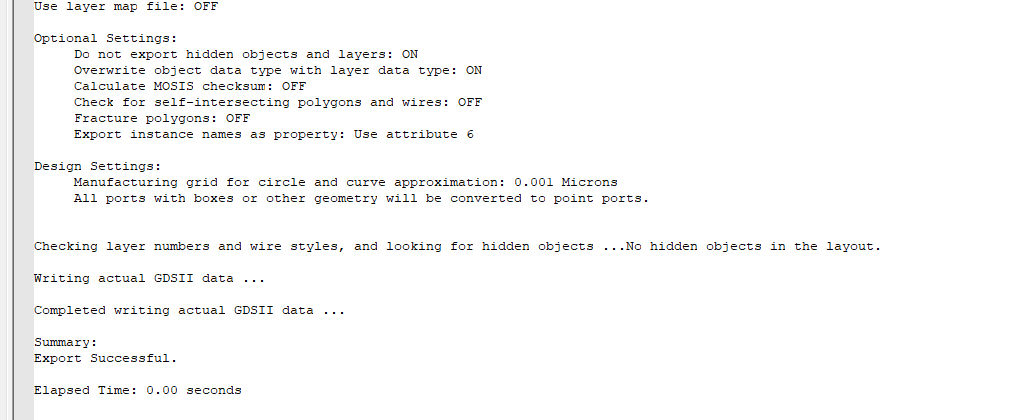

再次导出GDSII文件时：

参考博客：gds文件 导出_Ledit导出GDS时，圆变成了多边形应该怎么办？

怎么在板子上面挖孔？

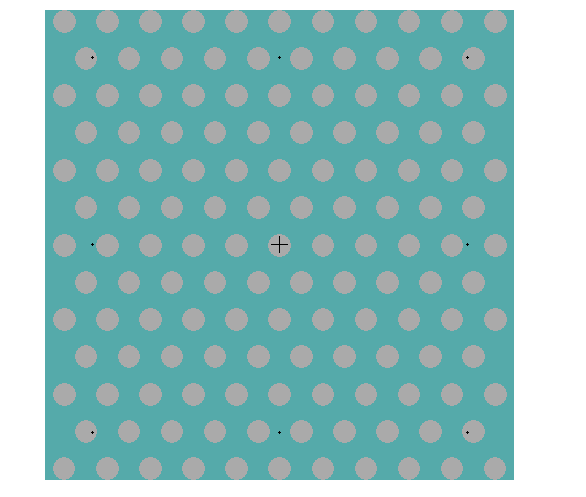

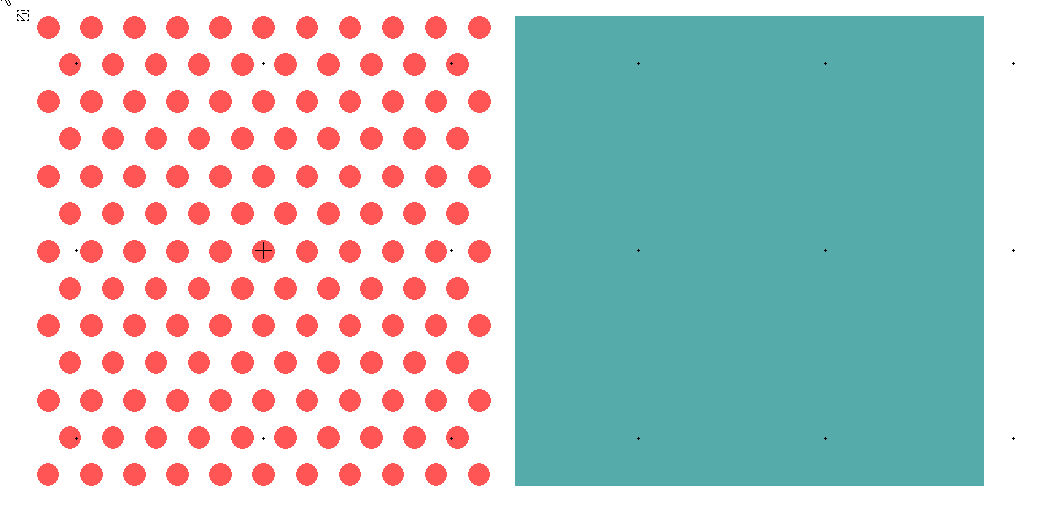

如图，要在淡绿色面板上挖出左边红色类型的孔洞。

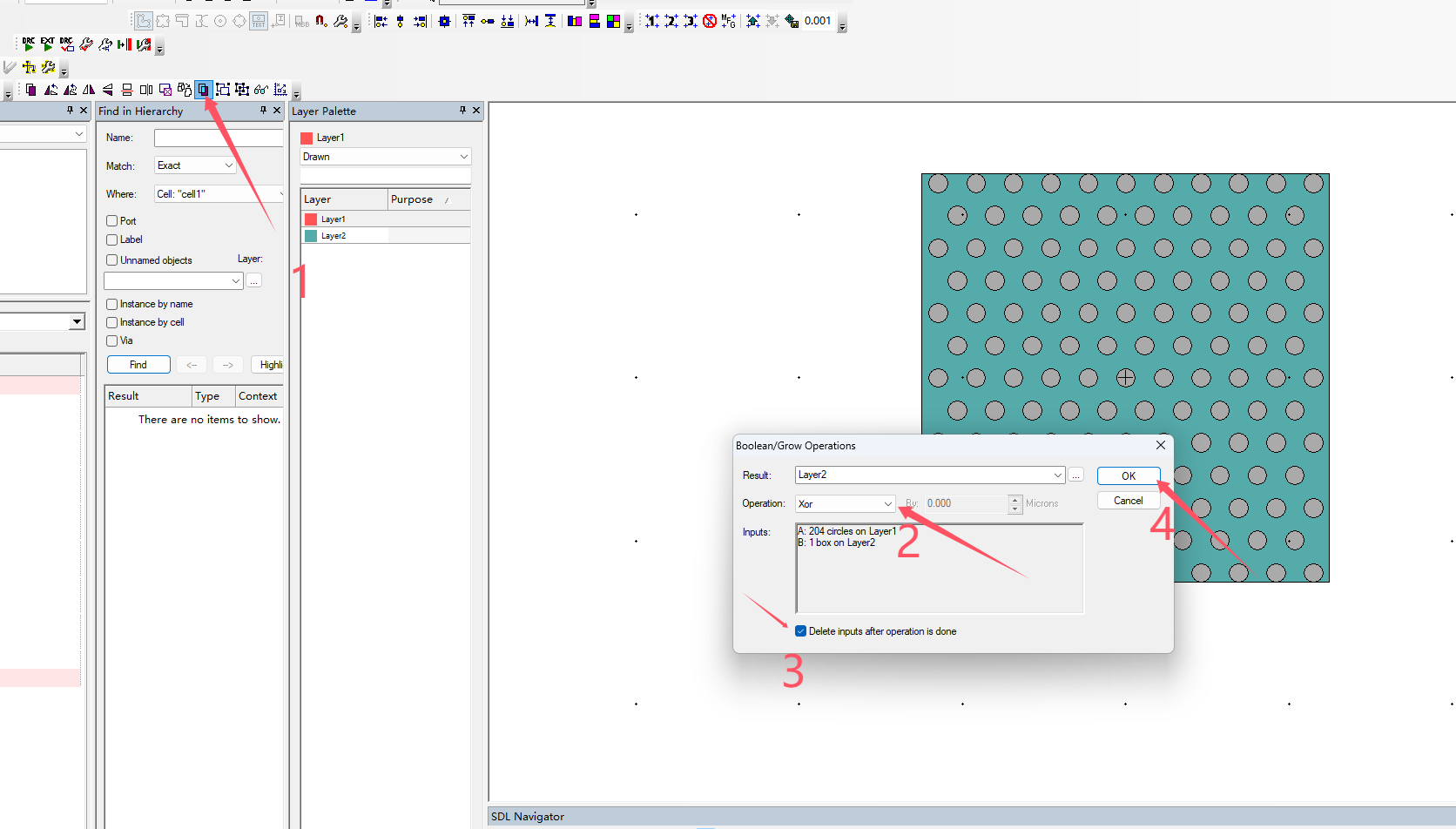

1.使其位置重叠，并全部选中。

2.如下步骤。

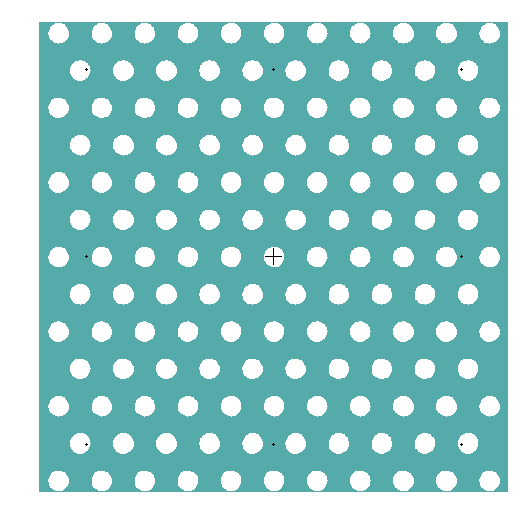

3.挖孔成功。

参考视频：使用L-Edit画掩模版的快速上手教程

掩模版的制作

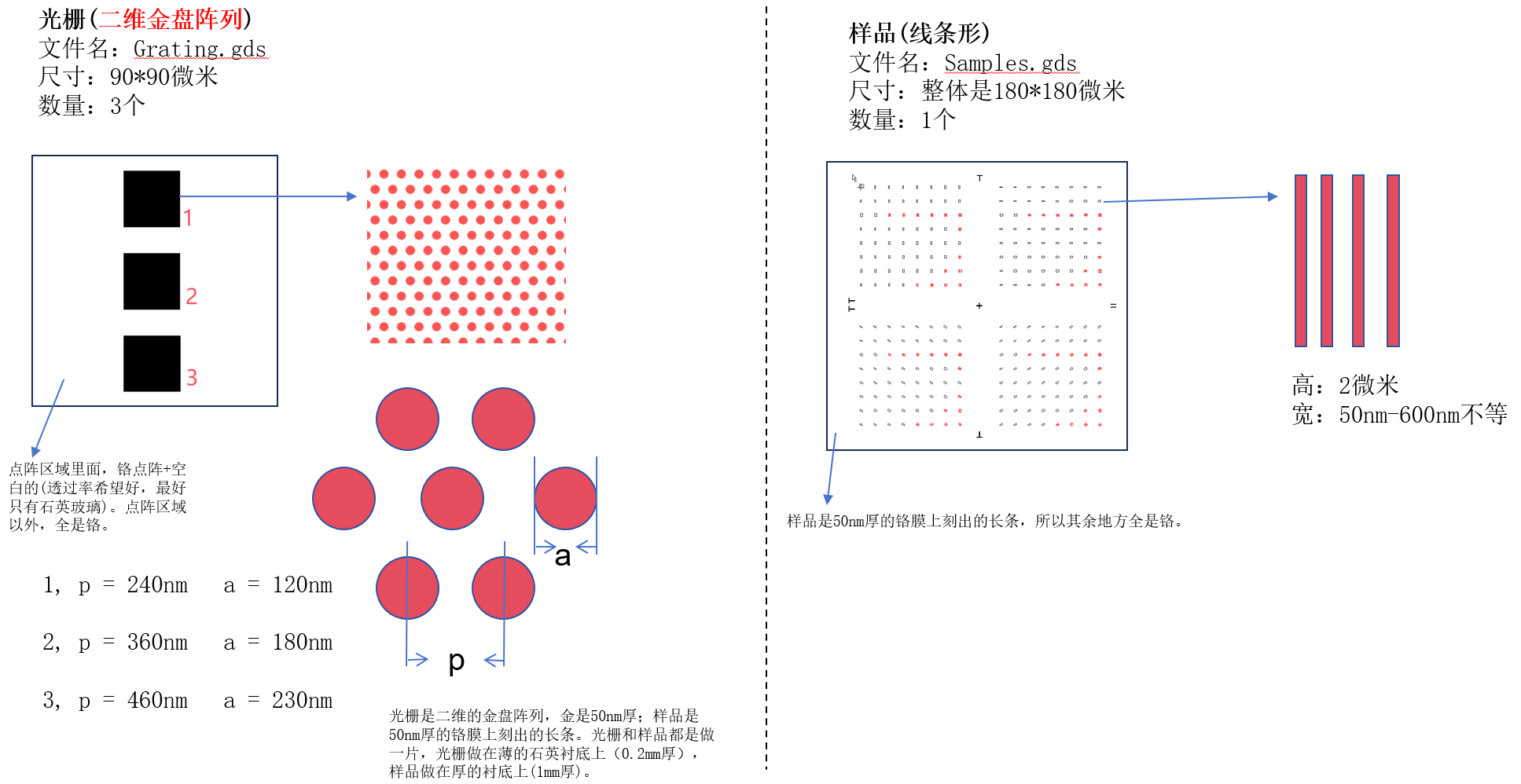

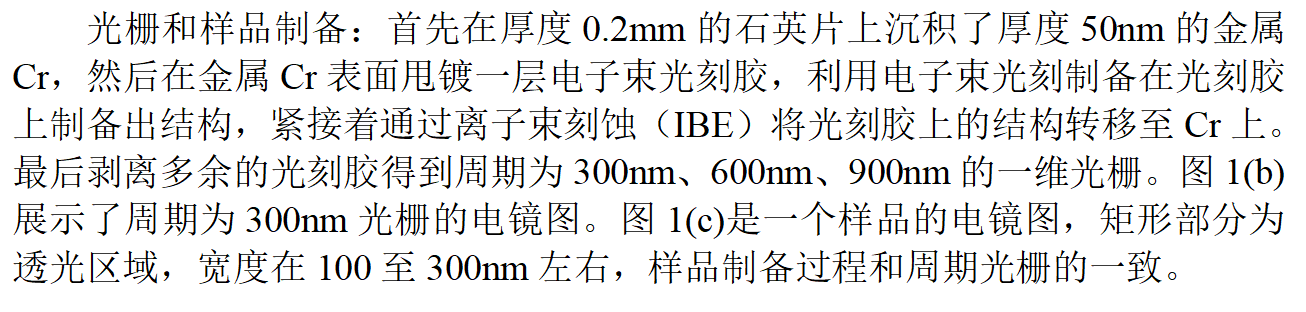

一维光栅和样品的制备

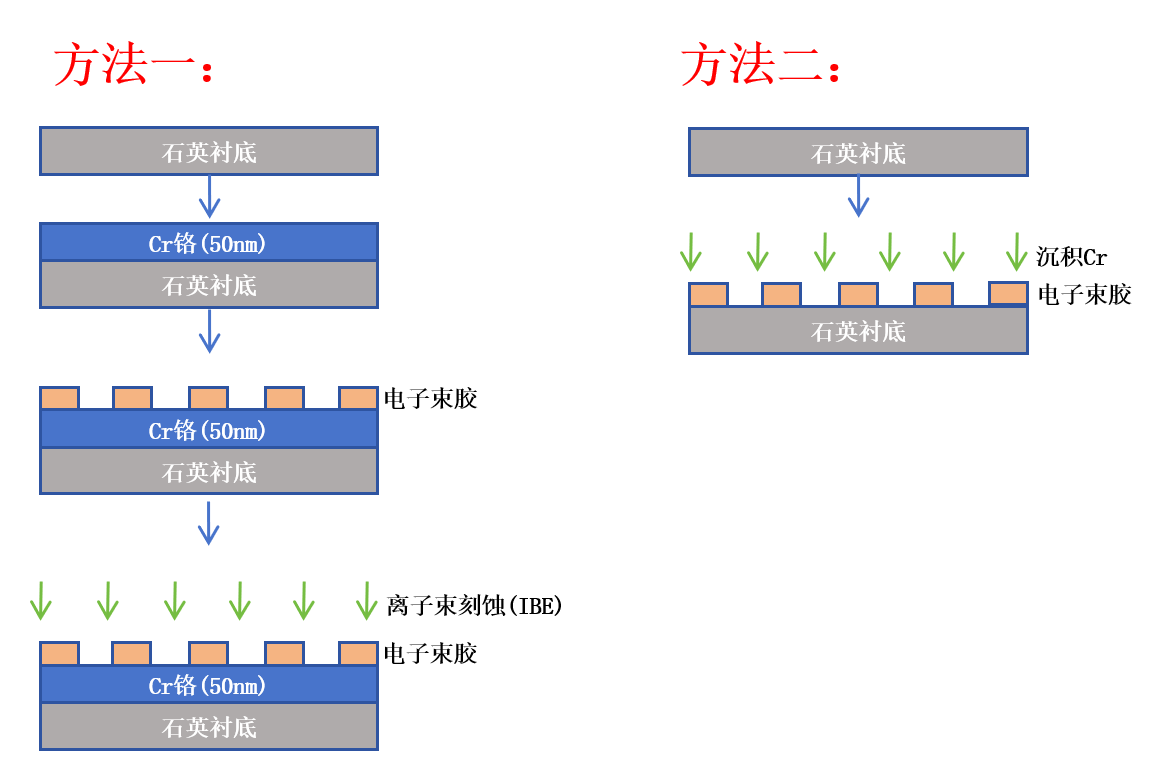

两种制作方法

用NMP去除多余的铬

NMP(N-甲基吡咯烷酮)高级溶剂，是选择性强和稳定性好的极性溶剂，高精密电子、电路板、锂电池的优良清洗剂。

1. 将制作好的光栅放置在倒有NMP溶液的烧杯中(半小时左右，时间越长越好)。
2. 将整个烧杯放置在超声波仪器中(频率50)，进行去铬。

当设计图案重叠但放大时却没有什么问题时

设计的图案是这样：

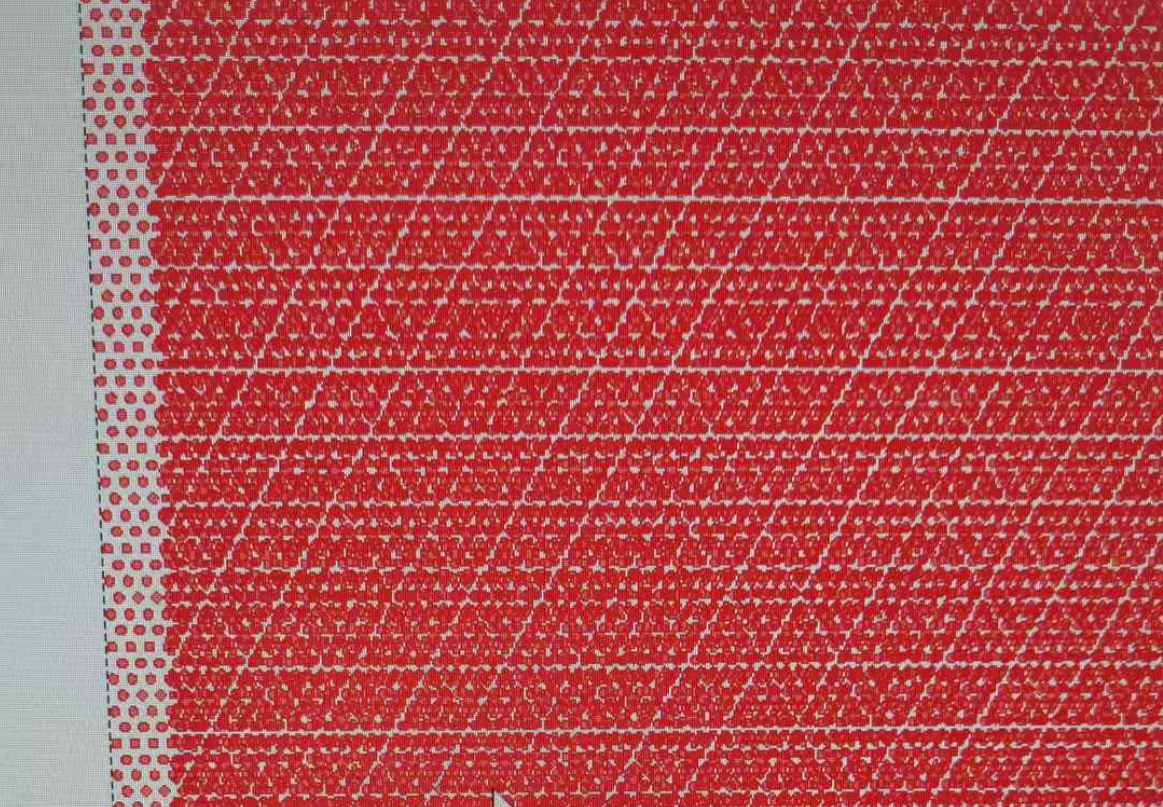

但流片时却出现这样的情况：

解决方法：

1. 先检查自己复制粘贴的时候有没有一个图案有很多层。

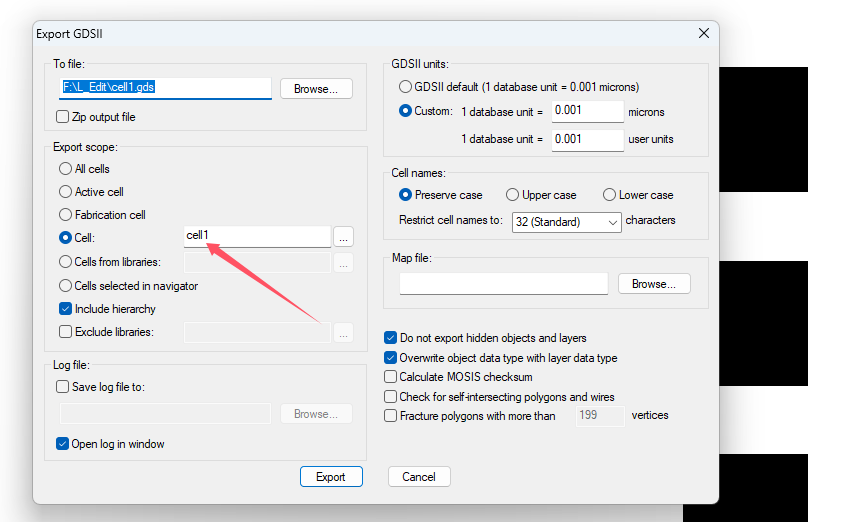

2. GDSII文件导出时，导出要使用的那个层，不要把所有的层都导出。

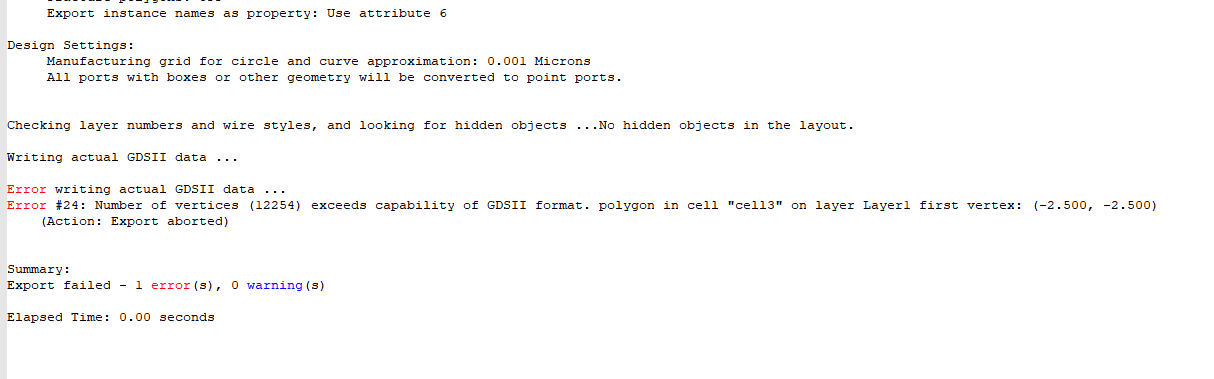

顶点数超出了GDSII规范所允许的范围

GDSII格式对于多边形的顶点数有一个上限，而在你的设计中，某个多边形的顶点数量超出了GDSII的处理能力：

解决方法：

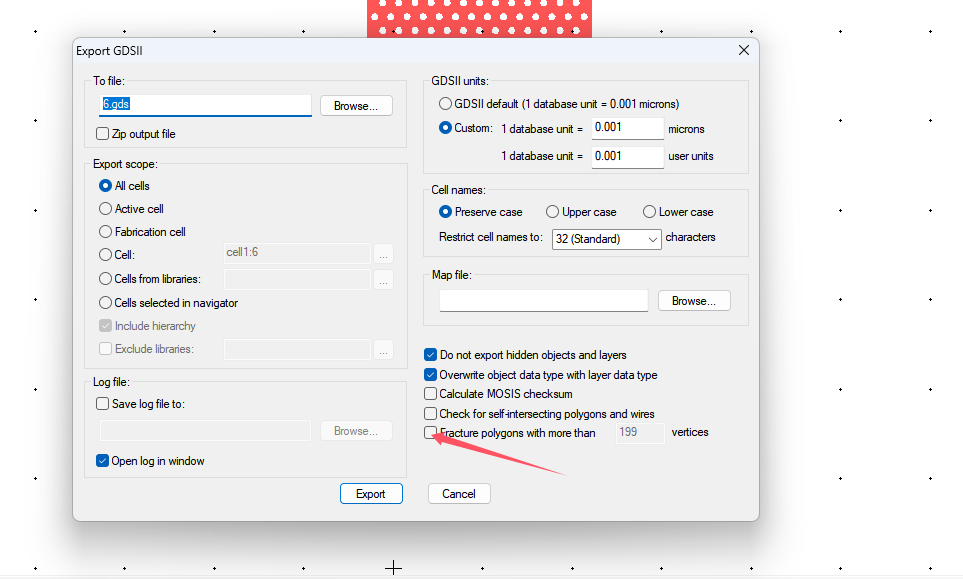

导出GDSII文件时勾选

参考博客：Tanner L-Edit 系列教程

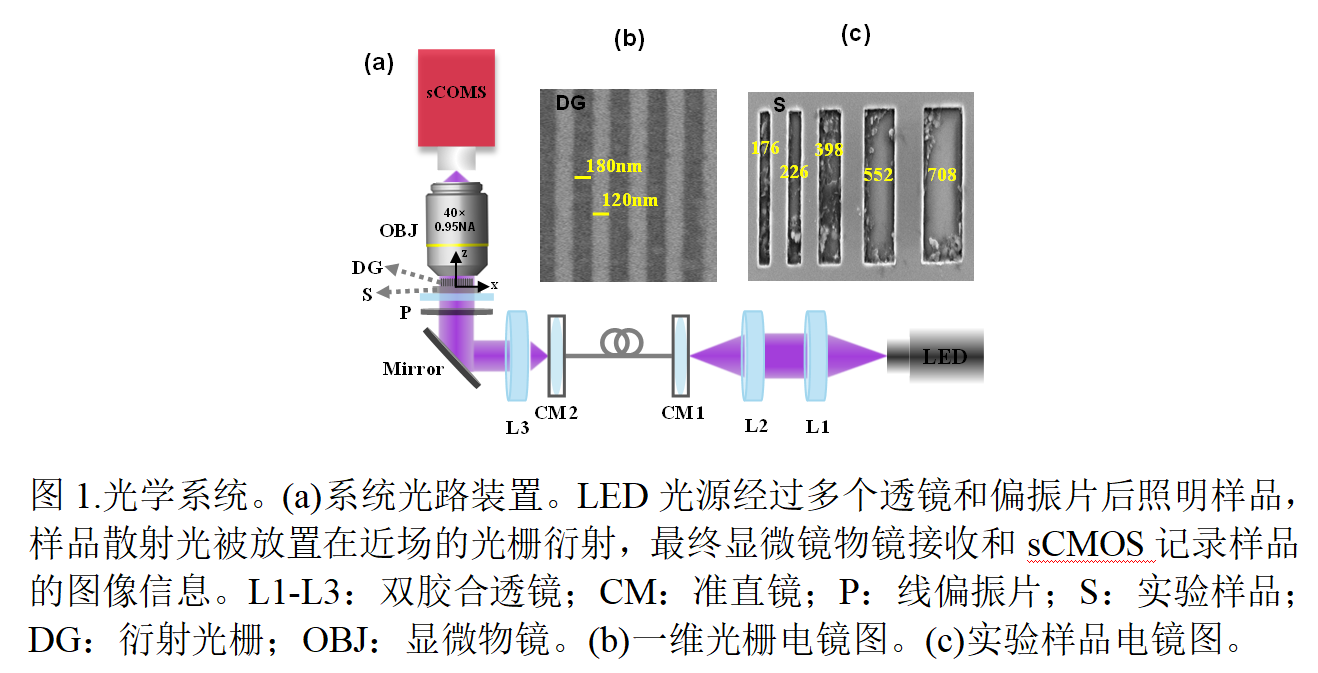

二维光栅样品制备
